Умная домашняя проводка 101: руководство для начинающих
Прелесть современного «умного дома» в том, что в нем почти нет проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления вашими умными светильниками .
В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы разблокировать мощность подключенных устройств. Большую часть времени.
Тем не менее, есть еще некоторые ключевые устройства, которые вам придется подключить. Это не для того, чтобы они могли работать с системами «умный дом », а потому, что им нужно взаимодействовать с вашими «тупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые разбрызгиватели и ирригационные системы, а также электрические провода, проходящие через ваши потолки и стены. .
Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но подключить их к проводке вашего дома — лучший способ, если вы хотите получить максимальную отдачу от прохладного, подключенного предлагаемые ими возможности.
К счастью, большая часть проводки проста. Пока вы знаете, где находится коробка выключателя, и умеете обращаться с дрелью, вам, вероятно, не придется тратить большие деньги на электрика.
- Как создать умный дом Alexa
- С чего начать работу с умным домом
- Протестированы лучшие концентраторы для умного дома
Какие устройства мне нужно будет подключить?
Выбирая подключенные гаджеты для дома, имейте в виду, что вам нужно будет подключить следующие устройства:
• Умные настенные розетки
• Интеллектуальные контроллеры спринклеров
Какую проводку я буду делать?
Большинство современных подключенных устройств ориентированы на потребителя, а это означает, что вы можете в значительной степени сделать это самостоятельно. У некоторых компаний, в том числе у Google Nest, Tado и Amazon, есть профессиональные установщики, которые придут и установят для вас свои продукты за определенную плату.
Если вам совсем не нравится проводка, вы должны использовать их или нанять электрика — возиться с электричеством может быть опасно. Но если вы можете отключить питание выключателем, вы обнаружите, что работа с доступной проводкой в вашем доме проста и понятна.
Компания Ring and Nest поставляет отвертки, которые помогут вам установить их продукцию.
Какое оборудование мне понадобится?
Основные инструменты, которые вы будете использовать при подключении гаджета «умный дом», включают в себя:
• отвертка
• Бур
• уровень
• инструменты для зачистки проводов
• острогубцы
• проволочные гайки
• винты
• настенные анкеры
Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна). Ring и Nest, например, включают отличные маленькие двусторонние отвертки в свои более дорогие продукты.
Какие устройства должны быть жестко подключены?
Вот краткое изложение умных домашних устройств, которые вам нужно будет подключить к дому, перечисленных в порядке сложности.
Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется с вашим продуктом.
Выключатели света и умные розетки
Умные выключатели и розетки заменяют ваши существующие выключатели и розетки, позволяя вам контролировать то, к чему они подключены, с помощью приложения на вашем смартфоне или через умный динамик. При установке интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к ней подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).
Мы объединили эти два продукта, потому что проводка для них почти идентична. Это также один из наиболее сложных проектов проводки, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой – нагрузочным.
Умные выключатели и настенные розетки — самые сложные устройства для самостоятельной установки.
Как подключить умный выключатель/умную розетку
1 Отключите питание вашего выключателя/розетки на выключателе (если выключатели не помечены, вы можете отключить основное питание).
2 Отвинтите настенную пластину и выключатель/розетку от стены.
3 Отсоедините имеющиеся провода от выключателя/розетки, повернув гайки (см. ниже) против часовой стрелки.
4 Снимите существующий выключатель/розетку и поместите его в коробку или пакет с застежкой вместе со всеми винтами (на случай, если вам понадобится вернуть его позже).
5 Определите провода в вашей системе — многие интеллектуальные выключатели/розетки требуют нейтрального провода, но не во всех домах они есть (если у вас нет нейтрального провода, обратитесь к электрику).
6 После идентификации подключите соответствующие провода в стене к проводам на интеллектуальном коммутаторе с помощью гаек. Это будут провода линии и нагрузки, обычно черного или красного цвета, и нейтральный провод (часто белый, иногда два, скрепленных вместе и спрятанных). Если ваши провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы подтвердить, какой из них какой.
7 Вставьте подключенные провода обратно в настенную коробку до упора.
8 Ввинтите выключатель/розетку в настенную коробку и прикрепите прилагаемые настенные пластины.
9 Снова включите питание.
Использование проволочных гаек
Проволочные гайки используются для соединения двух или более проводов вместе. Держите соединяемые провода так, чтобы их концы были выровнены, затем поместите проволочную гайку сверху и поверните по часовой стрелке до упора. Т
провода не должны выходить, когда тянешь. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед тем, как прикрепить гайку, или выпрямить их перед тем, как прикрепить гайку.
Для подключения интеллектуального термостата, такого как Ecobee 4, требуется хорошее знание вашей системы HVAC.
Как подключить умный термостат
Хотя фактический процесс подключения умного термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это потому, что если это будет сделано неправильно, это может повредить вашу систему HVAC, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.
1 Отключите питание термостата с помощью выключателя.
2 Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.
3 Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с клейкими этикетками для этого в упаковке).
4 Снимите старый термостат.
5 Используя новый термостат в качестве ориентира, отметьте места, где будут крепиться винты, при необходимости просверлите отверстия и установите анкеры.
6 Протяните провода термостата через новый термостат и прикрепите провода (в соответствии с инструкцией, прилагаемой к новому термостату), прежде чем прикреплять его к стене.
7 Прикрутите основание термостата к стене.
8 Дважды проверьте электропроводку, установите лицевую панель термостата и включите питание.

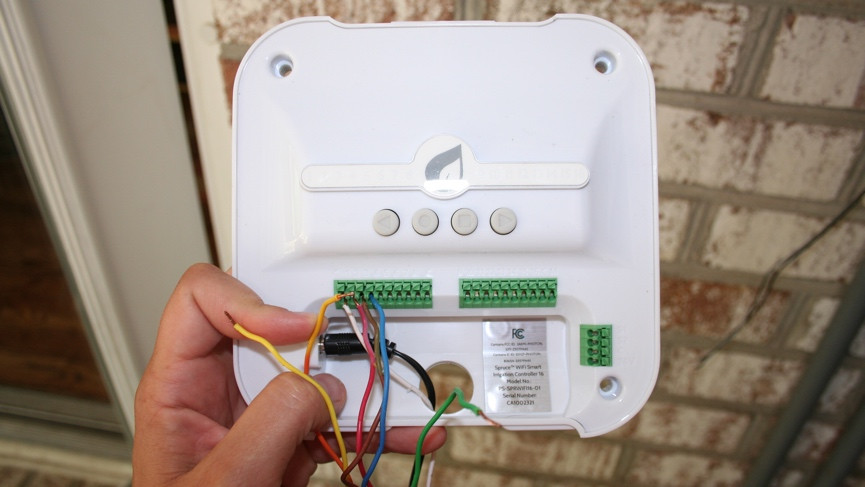

Подключить интеллектуальный контроллер полива Spruce очень просто.
Как подключить интеллектуальный контроллер разбрызгивателя
Интеллектуальный контроллер разбрызгивателя заменяет ваши стандартные часы полива. Он будет контролировать вашу спринклерную систему таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваш график и избегать полива до, во время или после дождя.
Процесс подключения подобен термостату, хотя, поскольку большинство контроллеров разбрызгивателей подключены к адаптеру переменного тока, вам не нужно отключать питание на выключателе.
1 Сфотографируйте существующую проводку и обратите внимание, какие провода к каким зонам относятся.
2 Отключите существующий контроллер и отсоедините от него проводку.
3 Пропустите электропроводку через контроллер и закрепите его на стене, просверлив в стене отверстия и при необходимости закрепив анкеры для гипсокартона.
4 Вставьте провода в соответствующие зоны, подсоедините провод C к правильному порту и, если у вас есть главный клапан или клапан насоса, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он различается для каждой модели).
5 Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет протянуть провода питания к электрической коробке, которая управляет вашей системой полива, и вам нужно будет отключить питание на вашем выключателе, прежде чем вы это сделаете) .
6 Снова включите питание.
Onelink Safe & Sound должен быть жестко подключен к Bluetooth-динамику.
Как подключить умную пожарную сигнализацию
Умные версии дымовых извещателей могут уведомлять вас через ваш смартфон, если они активированы. Дымовые извещатели бывают проводными или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как настроен ваш дом. Если у вас есть проводка для поддержки дымовых извещателей, установка умной пожарной сигнализации ничем не отличается от установки обычной.
1 Отключите питание ваших дымовых извещателей выключателем.
2 Удалите имеющуюся дымовую сигнализацию и монтажный кронштейн (вы не можете повторно использовать монтажные кронштейны, поскольку они зависят от производителя).
3 Прикрутите прилагаемый монтажный кронштейн к распределительной коробке.
4 Отвинтите имеющиеся гайки от проводки на потолке или стене и удалите старое соединение с вашей пожарной сигнализацией.
5 Подсоедините разъемы проводов для нового дымового извещателя.
6 Вставьте разъем, идущий от провода, в заднюю часть интеллектуальной дымовой сигнализации и поверните его на монтажном кронштейне.
7 Снова включите питание.
Подключение видеодомофона — это самая простая работа по подключению умного дома, которую вы можете сделать.
Как подключить видеодомофон
Видеодомофоны размещают камеру у вашей входной двери, позволяя вам видеть кого-либо, даже если они не нажимают на дверной звонок.
Но они также работают как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к проводке вашего дома.
Если вы не хотите этого делать или у вас нет электрического дверного звонка, есть видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus. Однако вам нужно будет периодически заряжать аккумулятор.
Если у вас есть дверной звонок, который может работать от существующей проводки дверного звонка, вот что нужно сделать.
1 Отключите питание дверного звонка на выключателе.
2 Снимите старый дверной звонок.
3 Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в правильных местах для установки нового дверного звонка.
4 Подсоедините провода, выходящие из вашей стены, к винтам на задней панели вашего нового дверного звонка (вам могут понадобиться удлинители, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).
5 Прикрутите дверной звонок к стене.
6 Снова включите питание.
Устройства с питанием через Ethernet
Другой способ подключения устройств «умный дом» к некоторым продуктам — использование простого кабеля Ethernet. Вроде, как бы, что-то вроде.
Power over Ethernet (или PoE) — это общий термин, охватывающий множество стандартов или систем, которые одновременно передают электроэнергию по кабелям Ethernet вместе с данными.
Это отлично подходит для таких устройств, как камеры видеонаблюдения, точки доступа Wi-Fi и видеодомофоны, поскольку это означает, что вы можете не только обеспечить питание устройства, но и стабильное подключение к Интернету.
К устройствам, использующим PoE, относятся Ring Video Doorbell Elite, наружные точки доступа TP-Link, Control4 Chime и Reolink RLC-811A.
Хорошей новостью является то, что если вы покупаете устройство, использующее Power over Ethernet, вам не нужно ничего делать, кроме как подключить маршрутизатор (или коммутатор, поддерживающий PoE) напрямую к устройству.
Вы можете купить «инжекторы» PoE, которые подключаются к стене, но они просто обеспечивают питание устройства, вы не получаете аспект данных.
